Vous envisagez d’ouvrir un mur porteur ou de renforcer la structure de votre maison ? La poutrelle IPN s’impose comme la solution incontournable. Mais face à la diversité des dimensions IPN disponibles, comment faire le bon choix ?
Disponibles de 80 à 600 mm de hauteur, ces profils répondent à des besoins structurels précis. Je vous présente leurs caractéristiques, les tableaux de charges et les critères de choix pour assurer des bases solides à votre projet.
Quelles sont les dimensions standard d’une poutre IPN ?
Les poutres IPN suivent une gamme normalisée qui simplifie leur usage en construction et rénovation. Mais attention, connaître seulement la hauteur ne suffit pas pour bien les choisir.
Les hauteurs disponibles de 80 à 600 mm
Le marché propose des IPN de 80 à 600 mm de hauteur, chaque taille correspondant à une capacité de charge spécifique. Les modèles les plus courants pour les travaux domestiques sont les IPN 80, 100, 120, 140, 160 et 180.
Concrètement, un IPN 140 suffit pour une ouverture dans un mur porteur d’une maison individuelle. Les tailles plus grandes, de 200 à 600 mm, sont destinées aux bâtiments industriels ou aux constructions demandant une résistance élevée.
Les longueurs standard vont de 1 à 6 mètres, avec des extensions possibles jusqu’à 12 mètres selon les besoins. Pour des portées supérieures à 4 mètres ou des hauteurs au-delà de 160 mm, il est conseillé de demander un devis personnalisé.
Les caractéristiques dimensionnelles précises

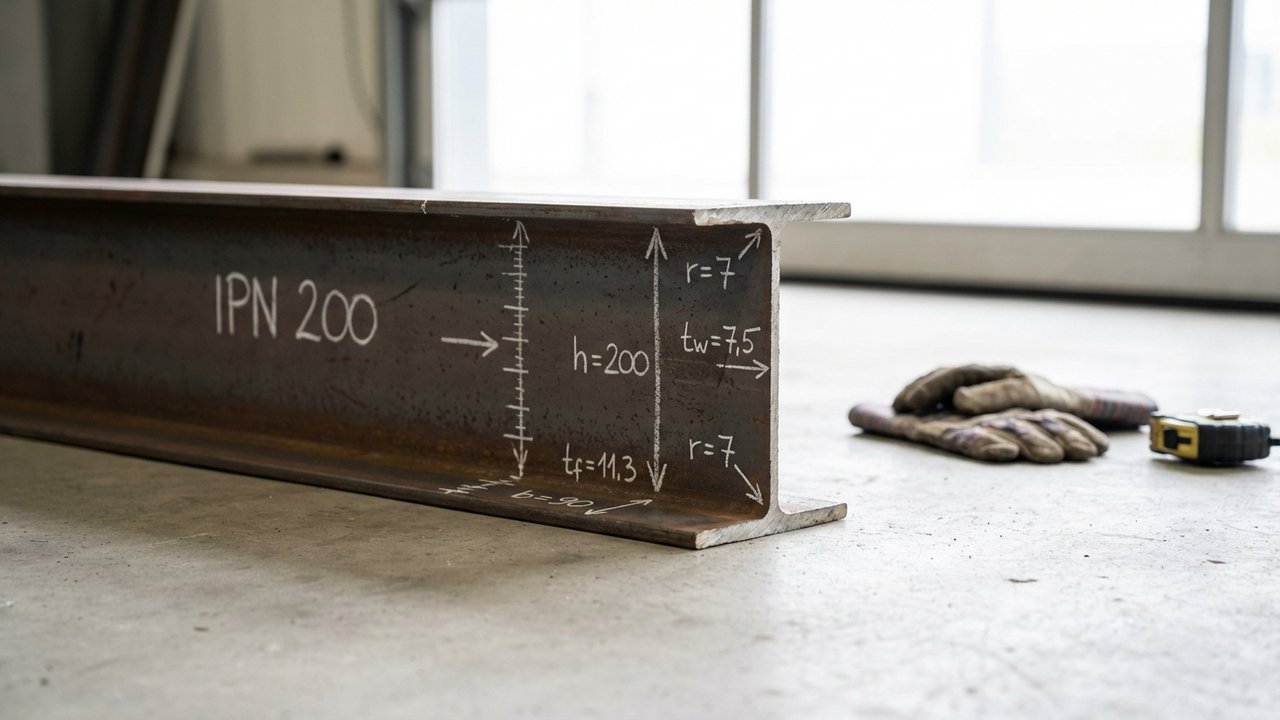

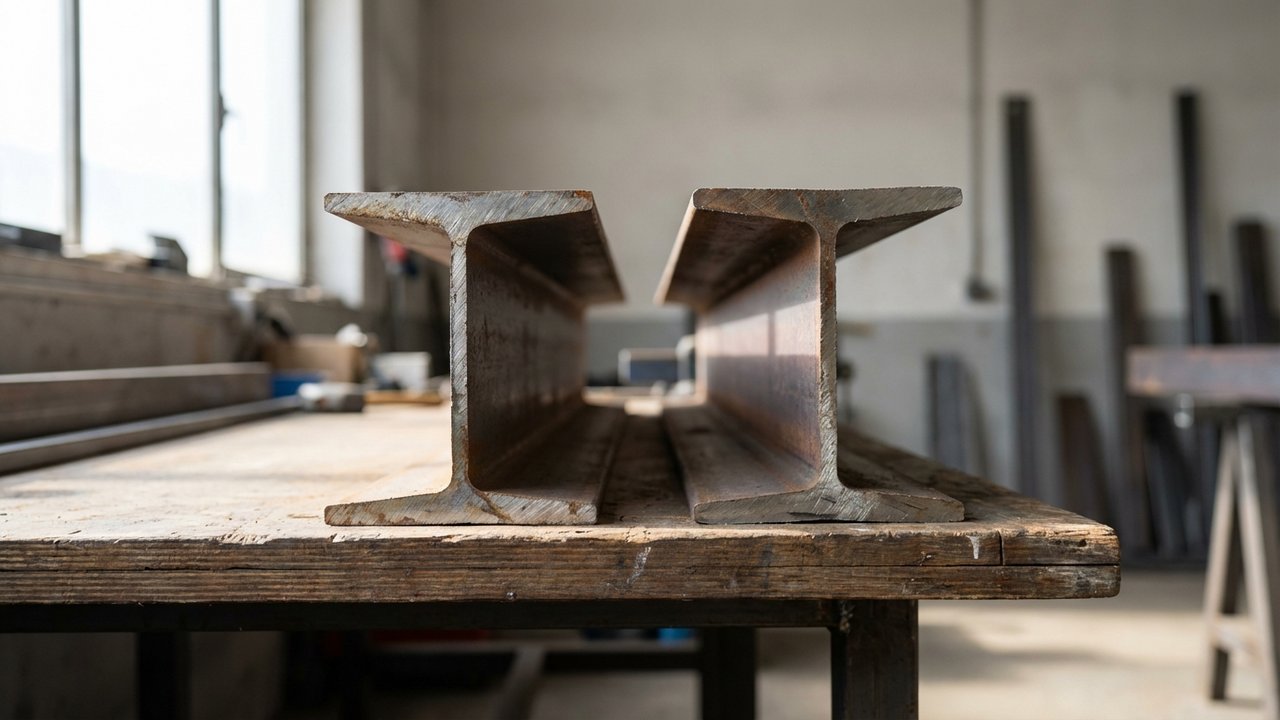

Une poutre IPN se compose de trois éléments : deux ailes et une âme centrale. Ses ailes inclinées à 14 % vers les bords la distinguent des autres profils et lui donnent une résistance élevée aux charges lourdes.
| Modèle | Hauteur (mm) | Largeur ailes (mm) | Épaisseur ailes (mm) | Épaisseur âme (mm) |
|---|---|---|---|---|
| IPN 80 | 80 | 42 | 5,9 | 3,9 |
| IPN 100 | 100 | 50 | 6,8 | 4,5 |
| IPN 120 | 120 | 58 | 7,7 | 5,1 |
| IPN 140 | 140 | 66 | 8,6 | 5,7 |
| IPN 160 | 160 | 74 | 9,5 | 6,3 |
L’âme centrale reste plus fine que les ailes, ce qui optimise le rapport poids-résistance. Les IPN sont généralement fabriqués en acier S235 ou S275 JR+AR, des nuances certifiées conformes à la norme EN 10365.
Comment choisir la bonne dimension d’IPN pour votre projet ?
Le dimensionnement d’une poutre ne s’improvise pas. Plusieurs facteurs doivent être pris en compte pour assurer la sécurité de votre structure. Voici comment calculer correctement.
Calculer la charge admissible selon la portée
La capacité de charge d’un IPN diminue rapidement avec la portée. Par exemple, un IPN 120 supporte 1 665 kg sur 2,5 m mais seulement 617 kg sur 4 m, ce qui montre l’importance de mesurer précisément la distance entre les appuis.
Pour un IPN 180, la capacité est beaucoup plus élevée : 7 429 kg sur 2,5 m et 2 836 kg sur 4 m. Pour soutenir un étage au-dessus d’une ouverture de 4 m, un IPN 180 est nécessaire, un IPN 120 serait insuffisant.
Vous devez prendre en compte :
- Le poids du mur ou de la structure à soutenir.
- La distance exacte entre les appuis.
- Les charges ponctuelles (poteaux) ou réparties (murs).
- L’orientation de pose (verticale ou horizontale).
Pour calculer précisément, je vous conseille d’utiliser les tableaux de charges conformes aux Eurocodes ou, mieux encore, de consulter un ingénieur structure pour les projets complexes.
Les erreurs de dimensionnement à éviter absolument
La confusion entre IPN et IPE est l’erreur la plus courante. Même si leurs hauteurs peuvent se ressembler, l’IPN avec ses ailes inclinées supporte des charges lourdes, tandis que l’IPE aux ailes parallèles privilégie la légèreté.
Sous-estimer l’effet de la portée est un autre piège classique. Beaucoup choisissent une poutre uniquement selon sa hauteur sans consulter les tableaux de charges, ce qui crée un risque structurel sérieux.
Vérifiez toujours les tolérances dimensionnelles selon la norme EN 10365. Une poutre sur mesure ne peut pas être retouchée, donc commandez les bonnes dimensions dès le départ. Enfin, si l’IPN sera exposé aux intempéries, prévoyez un traitement anti-corrosion, car l’acier S235 ou S275 n’offre aucune protection naturelle.

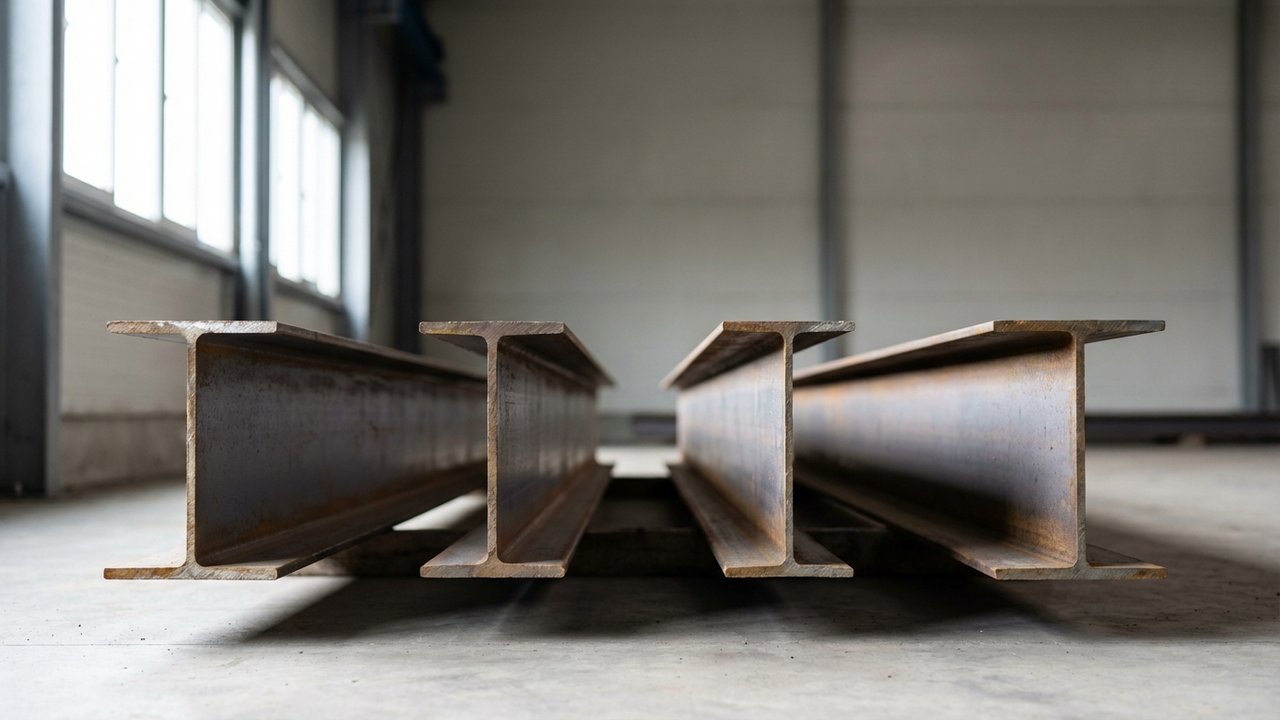

IPN, IPE, HEA ou UPN : quelles différences de dimensions ?
Le monde des profilés métalliques propose plusieurs options, chacune avec ses dimensions propres. Connaître ces différences aide à choisir le profil adapté à votre projet.
L’IPN se reconnaît à sa forme en I avec des ailes inclinées à 14 %, offrant une excellente résistance à la flexion pour les charges verticales importantes. La largeur des ailes augmente avec la hauteur : de 42 mm pour un IPN 80 jusqu’à environ 250 mm pour un IPN 600.
L’IPE a aussi une forme en I, mais ses ailes sont parallèles et d’épaisseur constante. À hauteur égale (par exemple 120 mm), les ailes d’un IPE sont légèrement plus larges qu’un IPN, ce qui le rend mieux adapté aux structures légères où le poids est un critère.
Les profils UPN et UPE adoptent une forme en U. Les hauteurs s’étendent de 50 à 400 mm. L’UPE propose des ailes parallèles plus larges qui améliorent la stabilité en torsion, tandis que l’UPN avec ses ailes inclinées ressemble davantage à l’IPN mais en version ouverte.
Enfin, les HEA et HEB forment un H large. Le HEA couvre des hauteurs de 100 à 1000 mm avec des largeurs de 96 à 300 mm. Le HEB conserve les mêmes hauteurs mais affiche des épaisseurs et un poids supérieurs pour une solidité maximale. Ces profils larges conviennent aux grandes portées mais occupent plus d’espace qu’un IPN.
Tableaux des dimensions et charges pour les IPN courants
Avoir un tableau de référence sous la main facilite grandement la planification de votre projet. Voici les données essentielles pour les IPN les plus utilisés en rénovation.
| Modèle | Charge à 2,5 m (kg) | Charge à 4 m (kg) | Poids linéaire (kg/m) |
|---|---|---|---|
| IPN 120 | 1665 | 617 | 11,1 |
| IPN 140 | 2500 | 950 | 14,3 |
| IPN 160 | 3550 | 1350 | 17,9 |
| IPN 180 | 7429 | 2836 | 21,9 |
Ces valeurs concernent des charges uniformément réparties. Pour des charges ponctuelles ou des configurations spécifiques, les calculs changent. Doublier la portée réduit la charge admissible de plus de moitié, d’où l’importance de bien mesurer la distance entre appuis.
Pour des ouvertures dans une maison individuelle, un IPN 140 ou 160 suffit généralement pour 2 à 3 m de portée. Au-delà, ou si un étage repose sur la poutre, il vaut mieux passer à un IPN 180 ou consulter un professionnel pour valider le dimensionnement.
Si vous travaillez également avec d’autres éléments de structure pour votre chantier, les dimensions des rails de placo peuvent compléter utilement votre planification, notamment pour les cloisons autour de vos ouvertures renforcées.
Quel budget prévoir selon les dimensions de votre IPN ?
Le prix d’une poutre IPN dépend de plusieurs facteurs, surtout la hauteur et la longueur : un IPN 200 coûte plus cher qu’un IPN 80.
Pour les dimensions courantes (80 à 160 mm), les longueurs sur mesure vont de 50 à 300 cm, avec une livraison rapide sous 48 à 72 h pour ces formats standards. Le coût augmente avec la longueur.
Les longueurs standard de 1 à 4 m sont généralement plus économiques. Au-delà de 4 m ou pour des hauteurs supérieures à 160 mm, un devis personnalisé est nécessaire car ces dimensions ne sont pas en stock.
La nuance d’acier impacte aussi le budget. Un IPN en acier S235 coûte moins cher qu’un S275, et les versions en inox (conformes EN 10365) pour une durabilité accrue affichent un surcoût significatif. Les poutres sont vendues brutes non traitées, prévoyez donc un budget supplémentaire si vous devez appliquer un traitement anti-corrosion.
Pour estimer votre budget global, n’oubliez pas d’inclure les frais annexes :
- La pose par un professionnel (fortement recommandée pour les structures porteuses).
- Les étais et supports temporaires pendant les travaux.
- L’évacuation et le traitement des gravats si vous ouvrez un mur.
- Les finitions (habillage de la poutre, enduits).
Si vous projetez des travaux d’envergure avec plusieurs poutres IPN, intégrez ces coûts dans votre estimation globale. D’ailleurs, le budget de construction d’une maison inclut systématiquement ces éléments structurels dans le poste gros œuvre.
Je conseille de demander plusieurs devis auprès de fournisseurs spécialisés et de comparer non seulement les prix, mais aussi les délais de livraison et les services inclus, comme la découpe ou le transport. Pour un projet structurel important, économiser quelques euros ne vaut jamais le risque d’une qualité inférieure.
