Quand on installe un volet roulant en rénovation, le coffre est souvent la partie qu’on regarde le moins… jusqu’au moment où il s’impose sur la façade. Le coffre pan coupé et le coffre quart de rond remplissent la même fonction technique, mais leur forme change vraiment l’aspect visuel de votre maison. Voici comment choisir.
La bonne nouvelle : le choix ne se fait pas sur des critères complexes. Il dépend principalement de votre style architectural et de votre budget.

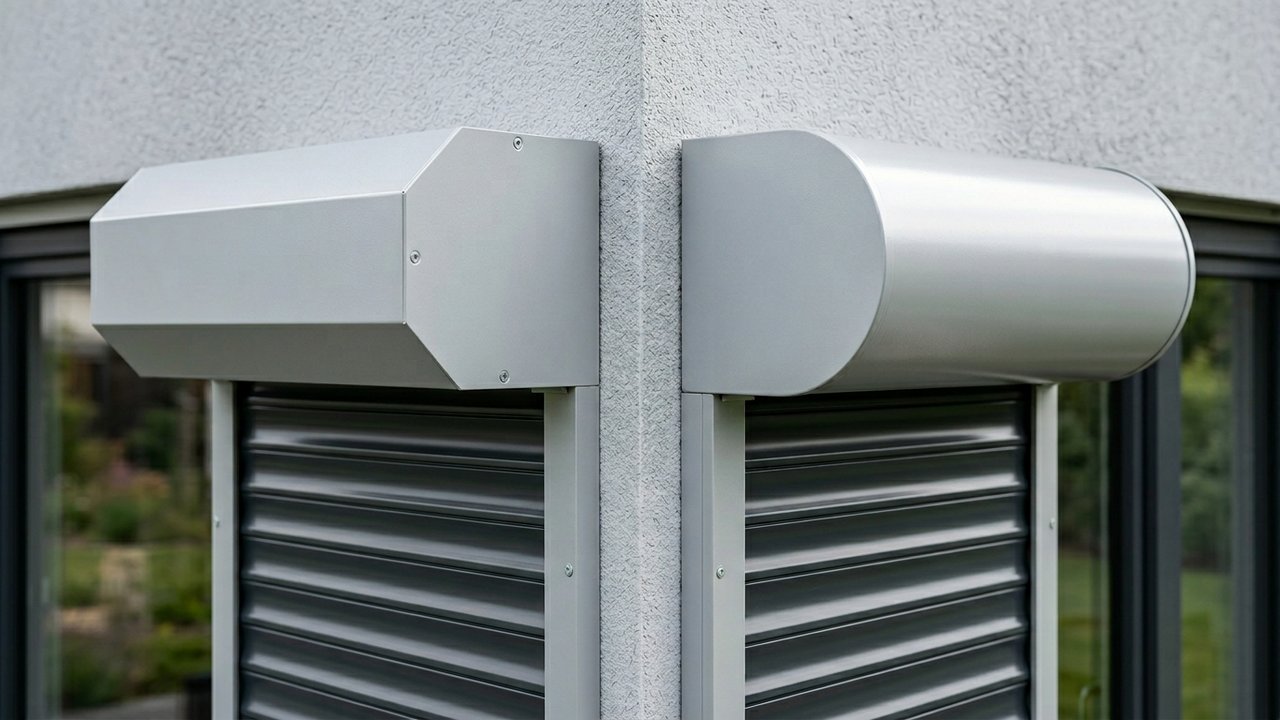

Pan coupé ou quart de rond : quelle est la différence ?
Ces deux formes de caissons de volet roulant sont les plus courantes sur le marché français. Techniquement, elles font exactement la même chose : abriter le tablier enroulé, protéger l’axe et le moteur, contribuer à l’isolation thermique et phonique. La différence est purement esthétique.

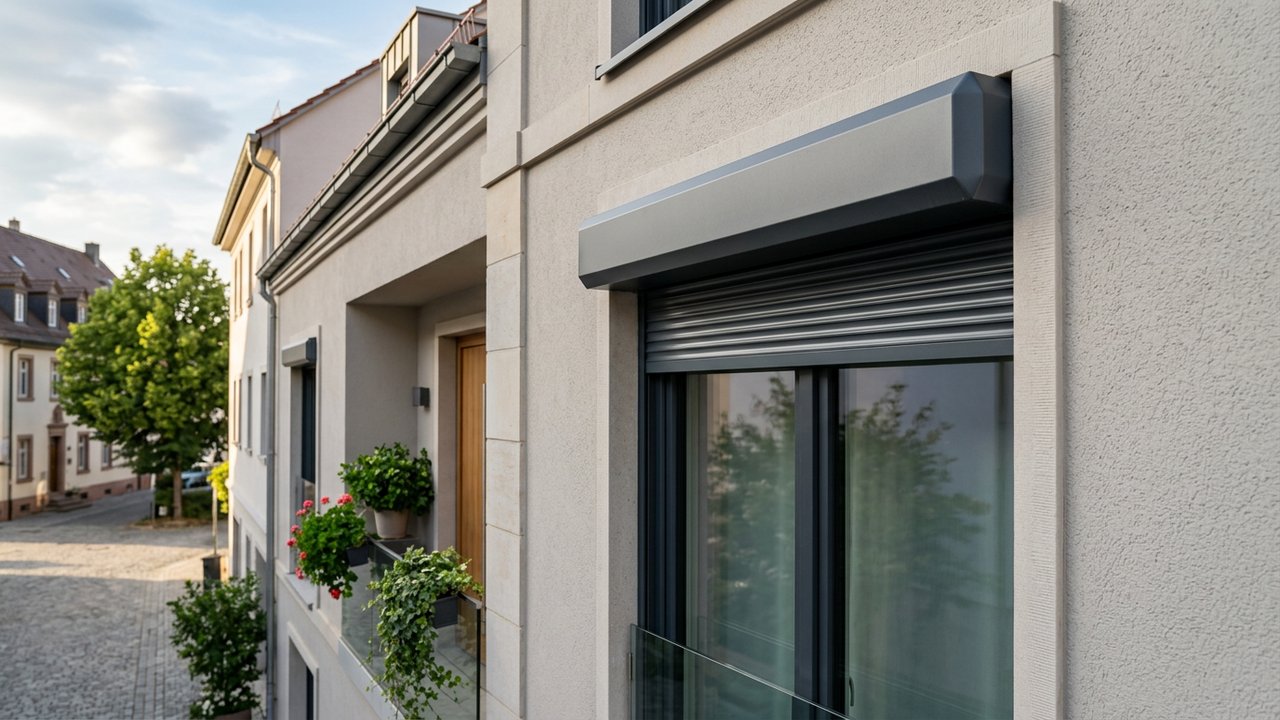

Le coffre pan coupé 45°, le choix classique
Le coffre pan coupé présente une face inférieure biseautée à 45°. Cette géométrie angulaire crée une partie légèrement saillante, vers l’extérieur ou vers l’intérieur selon le mode de pose.
C’est la forme la plus répandue dans les habitations existantes. Elle s’adapte bien aux façades classiques, aux maisons traditionnelles et aux encadrements de fenêtres aux lignes marquées. C’est aussi la solution standard de rénovation : disponible partout, souvent la moins chère, et compatible avec la grande majorité des configurations.
Pour un projet de rénovation sur une maison ancienne ou une façade simple, le pan coupé 45° est généralement le choix « passe-partout » qui ne déçoit pas.
Le coffre quart de rond, le choix contemporain
Le coffre quart de rond (ou arrondi, parfois appelé ellipse) adopte une courbe continue sans angle marqué. Il offre une ligne plus douce et plus discrète en façade.
Cette forme est perçue comme plus dans l’air du temps. Les fabricants la recommandent pour les architectures modernes, les constructions récentes et les façades épurées. Elle réduit légèrement les ombres portées en partie haute du vitrage, ce qui peut améliorer la luminosité intérieure.
À noter : chez certains fabricants, le quart de rond est proposé en option payante par rapport au pan coupé. Le surcoût reste généralement modéré, mais il est à vérifier selon les gammes.
Comment choisir la bonne forme selon votre façade ?
La règle est simple. Pour le style de votre maison :
- Façade classique, traditionnelle : optez pour le pan coupé 45°, plus cohérent avec les lignes anguleuses des encadrements anciens.
- Façade contemporaine, épurée : préférez le quart de rond ou l’ellipse, qui s’intègre mieux dans les compositions modernes.
- Budget serré : le pan coupé reste la référence standard, souvent plus accessible.
- Discrétion maximale souhaitée : le quart de rond réduit l’impact visuel du caisson en façade.
Sur le plan technique, les deux formes utilisent des sections de coffre comparables pour une même hauteur de tablier. L’une ne prend pas moins de place que l’autre dans l’ouverture. Le choix se fait donc vraiment sur l’esthétique.

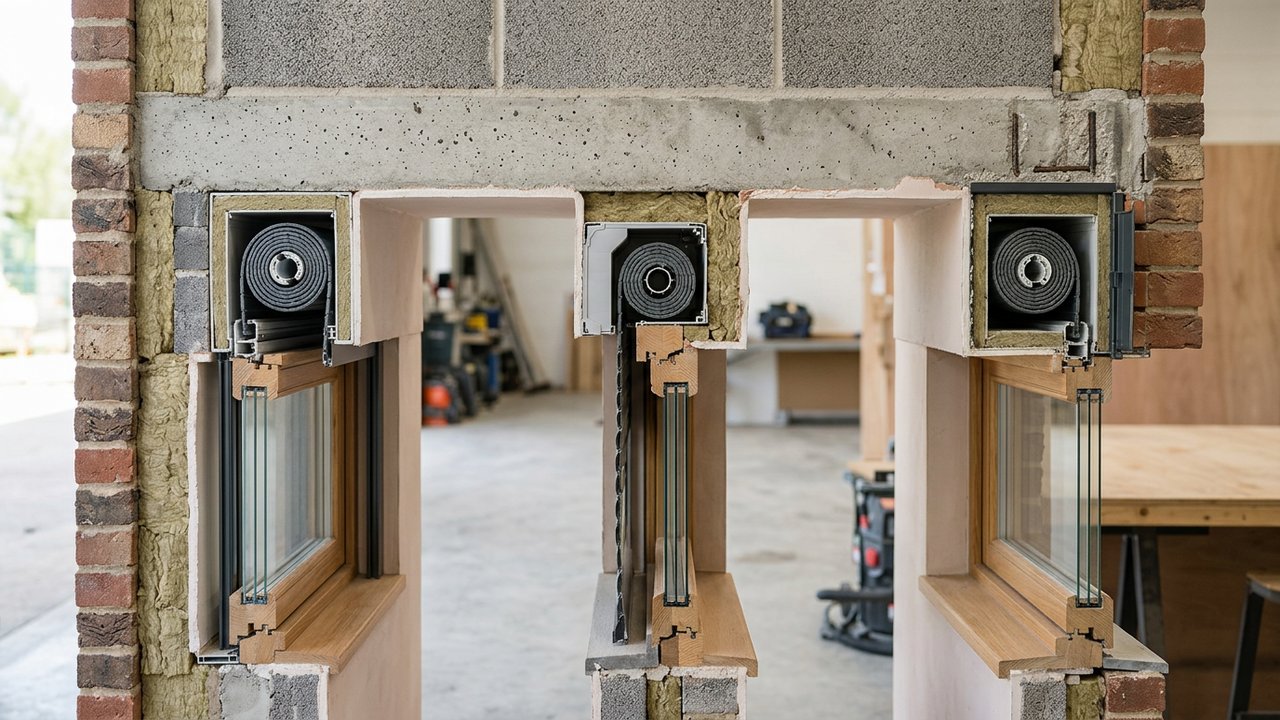

Les autres types de coffres de volet roulant
Pan coupé et quart de rond sont des formes de coffres de rénovation extérieur. Mais ce ne sont pas les seuls types de caissons qui existent. Voici les autres solutions selon votre situation.
Le coffre de rénovation extérieur
C’est le type de coffre dont on parle depuis le début de cet article. Il se fixe sur une menuiserie existante, sans toucher à la maçonnerie. C’est la solution privilégiée pour ajouter un volet roulant sur une fenêtre déjà posée, ou remplacer des volets battants.
Ce coffre peut être posé de trois façons :
- En façade (applique) : le coffre est fixé sur le mur au-dessus de la baie, hors de l’ouverture. Clair de vitrage maximal, mais caisson visible sur la façade.
- Sous linteau : le coffre s’insère dans l’ouverture en haut. Nécessite de vérifier la hauteur disponible sous linteau.
- Sous linteau inversé : le coffre reste dans l’ouverture, mais le tablier descend côté extérieur. Protège davantage la fenêtre.
Si vous souhaitez aller plus loin sur les matériaux utilisés pour les menuiseries associées, je vous invite à consulter cet article sur le choix du matériau pour une menuiserie sur mesure.
Le coffre tunnel intégré dans la maçonnerie
Le coffre tunnel est noyé dans le linteau lors de la construction. Depuis l’extérieur, seule la fente de sortie du tablier est visible. C’est la solution la plus discrète.
Cette option est réservée à la construction neuve ou aux rénovations structurelles lourdes, car elle nécessite de réserver un volume dans le linteau. Elle impose aussi des exigences spécifiques d’isolation thermique et d’étanchéité.
Le bloc-baie combine fenêtre et volet roulant dans un seul ensemble. Le coffre est intégré directement au-dessus du vitrage, dans le dormant de la fenêtre. C’est la solution la plus aboutie en termes d’intégration thermique et esthétique.
Elle convient à la construction neuve ou à une rénovation où l’on remplace aussi la fenêtre. L’ensemble est posé en un seul bloc dans le gros œuvre. Pour ceux qui envisagent de fabriquer leurs propres volets, j’ai écrit un article sur la fabrication de volets en bois qui peut compléter votre réflexion.
Comment dimensionner son coffre selon sa fenêtre ?
La taille du coffre dépend avant tout de deux paramètres : la hauteur du tablier et le type de lames utilisées. Plus le volet est haut, plus le caisson doit être grand pour accueillir l’enroulement.
Les fabricants proposent des sections standards sur le marché français, généralement comprises entre 137 × 137 mm et 300 × 300 mm. Par exemple :
- 150 × 150 mm et 180 × 180 mm : pour les petites fenêtres à lames fines.
- 205 × 205 mm et 230 × 230 mm : pour les fenêtres standard et portes-fenêtres.
- 300 × 300 mm : pour les grandes baies et portes de garage.
L’épaisseur des lames (39, 52 ou 77 mm) impacte directement le volume d’enroulement. Des lames plus fines permettent parfois d’utiliser un coffre plus petit, ce qui préserve la luminosité en haut de la fenêtre.
Pour une pose sous linteau, vérifiez toujours la hauteur disponible entre le haut de la fenêtre et le linteau. Si cet espace est insuffisant, la pose en applique s’impose. Pensez aussi au débattement des ouvrants : un coffre trop encombrant peut bloquer l’ouverture d’une fenêtre à la française.
La forme choisie (pan coupé ou quart de rond) ne change pas la section nécessaire. Pour une hauteur et un type de lames identiques, les deux formes demandent un coffre de taille comparable.
Matériaux et caractéristiques techniques d’un coffre de volet roulant
Les coffres de volets roulants de rénovation sont fabriqués principalement en aluminium ou en PVC. L’aluminium domine les gammes contemporaines pour sa rigidité, sa tenue mécanique et sa durabilité, notamment sur les grandes longueurs.
Certains fabricants proposent exclusivement des coffres aluminium laqués au four (thermolaquage), même pour des volets à lames PVC. Cela garantit une uniformité esthétique et une résistance dans le temps. Les coloris disponibles sont généralement exprimés en teintes RAL, avec parfois une option bicoloration (face intérieure différente de la face extérieure).
Le PVC offre une meilleure isolation thermique que l’aluminium, mais il est moins répandu pour les coffres de rénovation haut de gamme. L’aluminium reste plus stable dimensionnellement, ce qui compte pour les grandes baies.
Sur le plan structurel, un coffre typique est composé de :
- Joues latérales : les deux côtés en aluminium qui délimitent le volume du caisson.
- Tôle arrière : fixée aux joues par rivets, elle constitue la paroi principale.
- Tôle avant amovible : la trappe de visite, démontable pour accéder au moteur, à l’axe et à la batterie (sur volets solaires).
La trappe de visite peut être positionnée côté intérieur ou extérieur selon la conception du coffre. Ce détail a son importance pour la facilité de maintenance : un accès intérieur est souvent plus pratique au quotidien.
Sur les volets roulants solaires, le coffre intègre aussi le panneau photovoltaïque et la batterie. La conception interne doit alors prévoir le volume nécessaire, les passages de câbles et les fixations spécifiques.
Le coffre remplit aussi une fonction de protection du tablier : il le met à l’abri des intempéries, des chocs et des UV, ce qui prolonge la durée de vie des lames et des mécanismes.
Pour intervenir sur le mécanisme de votre volet, voyez comment démonter un volet roulant.
